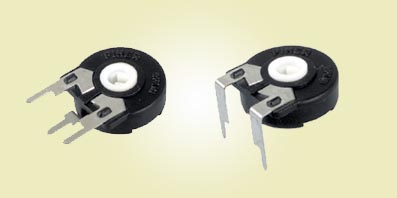

Es una resistencia cuyo valor se puede modificar moviendo un elemento mecánico, giratorio o deslizante, sobre otro elemento resistivo. En las fotografías puedes ver los dos tipos de potenciómetros mencionados.
Este es su símbolo:
Como puedes ver en su símbolo, el potenciómetro tiene tres patillas, a, b y c, de manera que la resistencia entre a y b es fija, y lo que variamos al actuar sobre él es la resistencia entre a y c y la resistencia entre b y c

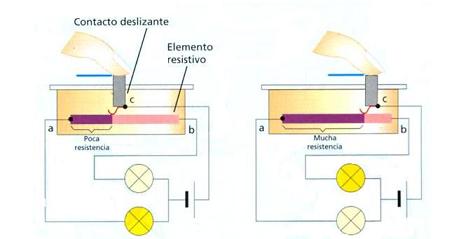

En la ilustración siguiente puedes ver el funcionamiento:
Según puedes ver en la ilustración, el contacto deslizante hace que la resistencia entre dos patillas sea mayor o menor, dependiendo de la posición. Asi, en la figura de la izquierda, la resistencia entre a y c es menor que la resistencía entre b y c, por lo que la bombilla inferior lucirá más que la superior. En la figura de la derecha ocurre lo contrario.
Con frecuencia se monta el potenciómetro usando sólo dos patillas, funcionando, en este caso, como una resistencia variable. Este será su símbolo:
2. Potenciómetro.
Cuestiones:
a) Indica que es un potenciómetro y dibuja su símbolo.
b) Explica el funcionemiento de un potenciómetro y el uso de sus patillas.
c) Dibuja el símbolo de la resistencia variable.
