Son resistencias que varían de valor en función de la luz que incida sobre ellas: cuanta más luz les llegue, menor es su resistencia. Esta propiedad se aprovecha para activar sistemas que dependan de la luz existente, como el alumbrado público, por ejemplo.
Su símbolo es el siguiente:

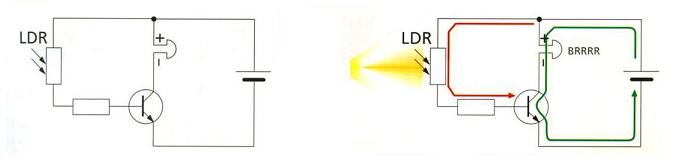

En los siguientes circuitos, podemos ver como se activará una alarma para un cuarto de revelado: cuando haya demasiada luz, sonará un pitido:
Cuando hay poca luz, la resistencia de la LDR es alta y la corriente que pasa hacia la base del transistor es demasiado pequeña como para poner en comunicación el colector y el emisor y , por tanto, el zumbador no sonará. Si aumenta el nivel de luz en la habitación, la resistencia de la LDR bajará, dejando pasar hacia la base del transistor una pequeña corriente que ahora si será capaz de poner en comnicacion el colector y el emisor, haciendo que el zumbador suene.

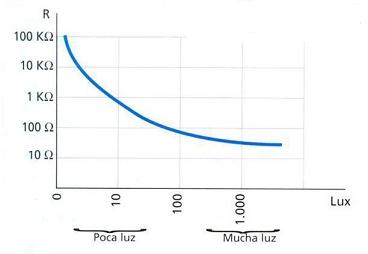

Uno de los datos mas interesantes a la hora de montar una LDR en un circuito es el valor de sus resistencia a diferentes niveles de luz. En la siguiente gráfica podemos ver como varía esta resistencia según la luz que incide sobre ella:
Es una resistencia variable, pero, en este caso, el valor de la resistencia depende de la temperatura. Las hay de dos tipos: PTC (Positivo Temperature Coefficient) o de coeficiente positivo, en las que. al aumentar la temperatura, aumenta también el valor de la resistcneia. y NTC (Negativo Temperature Coefficicnt) o de coeficiente negativo, en las que ocurre lo contrario.
Podemos emplearla en cualquier sistema cuyo funcionamiento dependa de la temperatura, como un termómetro digital, un sistema de protección contra el calentamiento de una máquina u otro de climatización, por ejemplo.
Sus símbolos son los siguientes:

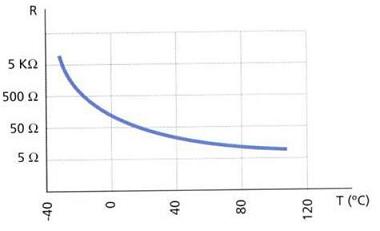

En la gráfica puedes ver una curva de variación de la resistencia en función de la temperatura de una NTC, que es el tipo que más utilizaremos en el aula.
8. LDR y termistores.
Cuestiones:
a) ¿Qué es un LDR? Dibuja su símbolo. Indica con una gráfica, como varía la resistencia en función de la luz.
b) ¿Qué dos clases de termoresistencias existen? Explícalas y dibuja el símbolo de cada una de ellas. Indica con una gráfica, como varia la resistencia en función de la temperatura.
Prácticas:
1. En la siguiente práctica, veremos como funciona una resistencia LDR. Tras ver el video, dibuja el esquema del circuito y explica en funcionamiento.
Ver práctica...
