7. FINAL DE CARRERA.

El final de carrera es un tipo de interruptor muy utilizado en mecanismos y robótica.

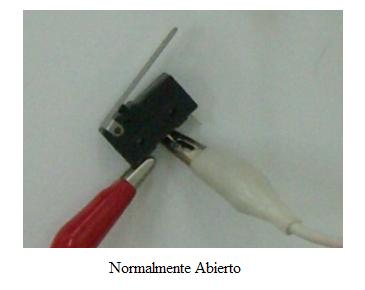

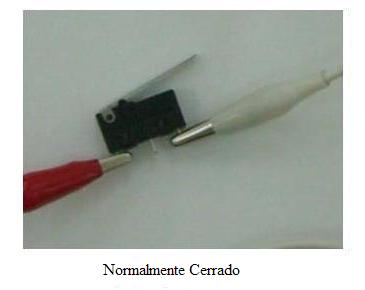

Es como un conmutador, pero con una posición de reposo a la que vuelve cuando dejamos de actuar sobre él. Tiene tres patillas: una es la común; otra, la normalmente cerrado y la última, la normalmente abierto, y suele usarse como final de carrera en automatismos. Podemos ver como cambiar de un circuito a otro solamente cambiando la conexión de las patillas:



A continuacíón podemos ver como actua un final de carrera de rodillo:

A la parte móvil del mecanismo, se le une un tope metálico, y en el lugar donde queremos que se anule el circuito, por ejemplo, que pare el motor de la puerta de un garaje, ponemos el final de carrera. Al llegar el tope metálico a la posición del final de carrera, lo acciona y este corta o abre la corriente del circuito secundario.

7. Final de Carrera.

Cuestiones:

      a) Explica para que se usa un final de carrera y como está compuesto..

Prácticas:

      1. En es siguiente video, puedes ver como se puede conectar y desconectar un motor con un final de carrera. Dibuja el esquema del circuito y explica su funcionamiento.

Ver práctica...
