Es un dispositivo electrónico que permite el paso de la corriente eléctrica sólo en un sentido.
Su símbolo es el siguiente:
El diodo consta de dos polos, el Ánodo y el Cátodo. Según llegue la corriente a uno u otro, el diodo permitirá o no, el paso de esta. Este es el esquema de un diodo:

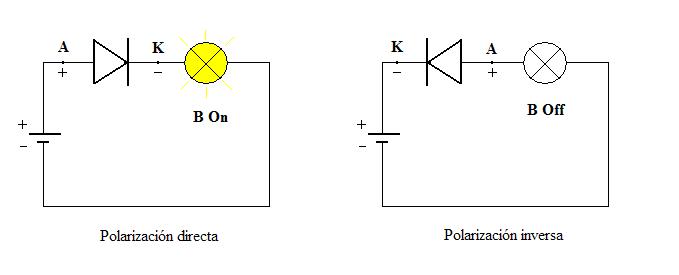

En el circuito vemos que la corriente sólo puede circular en el sentido que marca la flecha o triángulo del símbolo, desde el polo positivo al negativo; si el sentido de la corriente es desde el polo negativo al positivo, el diodo no permitirá la circulación. Cuando la corriente puede circular, decimos que el diodo está conectado en polarización directa y, en caso contrario, en polarización inversa:

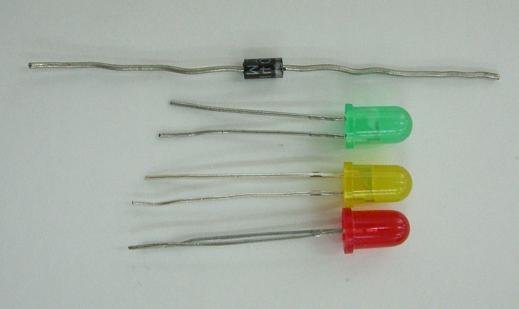

Comprenderás que resulta imprescindible al montar un diodo saber qué terminal debe conectarse al positivo y cuál al negativo. En el caso de los diodos que emplearemos en los montajes, puedes apreciar una banda a uno de sus lados: esta banda va al polo negativo (igual que la linea vertical del símbolo).
El diodo LED, como cualquier otro diodo, sólo deja pasar la corriente en un sentido, pero, además, cuando pasa por él la corriente eléctrica, emite luz. Se suele utilizar como piloto señalizador de actividad en un circuito, y lo encontramos en una radio, en los altavoces del ordenador, en la impresora, el lavavajillas, etc.
Su símbolo es el siguiente:
El LED tiene, como los otros diodos, dos terminales. El más largo corresponde al que debe conectarse al polo positivo o ánodo y el más corto, al negativo o cátodo:
Una precaución impórtame a la hora de montar un LED es que la tensión en sus bornes no debe sobrepasar los 2 V, por lo que, cuando la tensión de alimentación es superior, se debe poner una resistencia en serie con él para ajustaría. Para determinar esta resistencia, se tiene en cuenta también que el LED debe consumir unos 15 mA, es decir, 0,015 A .
4. Diodos.
Cuestiones:
a) ¿Qué es un diodo? Dibuja su símbolo
b) Indica en un dibujo que partes del diodo son el Ánodo y el Cátodo.
c) Dibuja los circuitos de polarización inversa y directa, explicando su funcionamiento.
d) Explica en que consiste el diodo LED y dibuja su símbolo.
Prácticas:
1. En el siguiente video, observamos como cambiando de posición el diodo, obtenemos un circuito en polarización inversa y directa. Realiza esta práctica, dibujando y explicando cada uno de los casos.
Ver práctica...2. En la siguiente práctica, trabajaremos con dos diodos LED. Veremos que cambiando la polaridad de uno de ellos, cambia la polarización del circuito y asi lucirán o no los diodos.
2.1. Realiza la siguiente práctica:
a). Coloca dos diodos LED en serie y en polarización directa. Dibuja el circuito y explica que sucede.
b). Dale la vuelta al primer LED. Este quedará en polarización inversa. Dibuja el circuito y explica que sucede.
c). Vuelve a colocar el primer LED en el sentido inicial y ahora dale la vuelta al segundo LED. Dibuja el circuito y explica que sucede.
2.2. Realiza de nuevo los pasos anteriores pero ahora poniendo los LED en paralelo.
A continuación os muestro como colocar el circuito.
