El croquis es la representación gráfica definitiva de las ideas
sugeridas en el boceto. Contiene la información necesaria (dimensiones, materiales,
forma de unión entre las piezas, etc.)
para que cualquier persona pueda interpretar fácilmente los elementos descritos en él.
Una vez definido nuestro boceto, ha llegado el momento de representarlo en forma de croquis. A continuación podemos ver el croquis de la silla que habiamos representado
antes con su boceto. Ahora podemos ver que las lineas de trazo son más rectas y precisas y que se
representan todas las medidas bien acotadas y detalles como la forma de unión de las piezas:
A fin de que la información de un objeto detallada
en él pueda ser fácilmente interpretada, debe incluir los siguientes datos:
• Medidas generales del objeto.
• Medidas de cada pieza del objeto. (En ocasiones será preciso hacer un despiece del objeto, que consiste en dibujar cada pieza por separado.)
• Material del que están hechas las piezas.
• Modo de unión entre ellas.
• Función de cada pieza.
• Modo de monraje de las piezas para formar el objeto.
• Funcionamiento del conjunto.

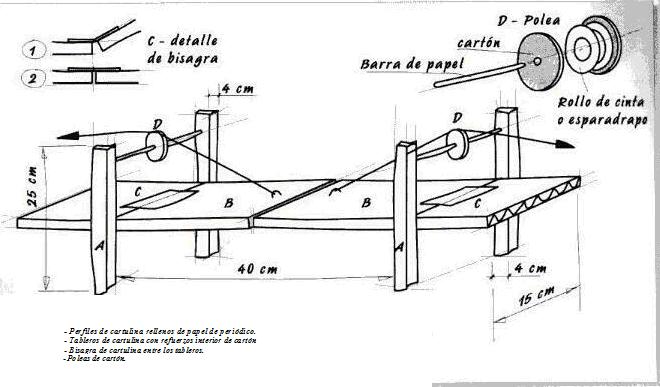

A continuación podemos ver un croquis detallado de un puente levadizo:
